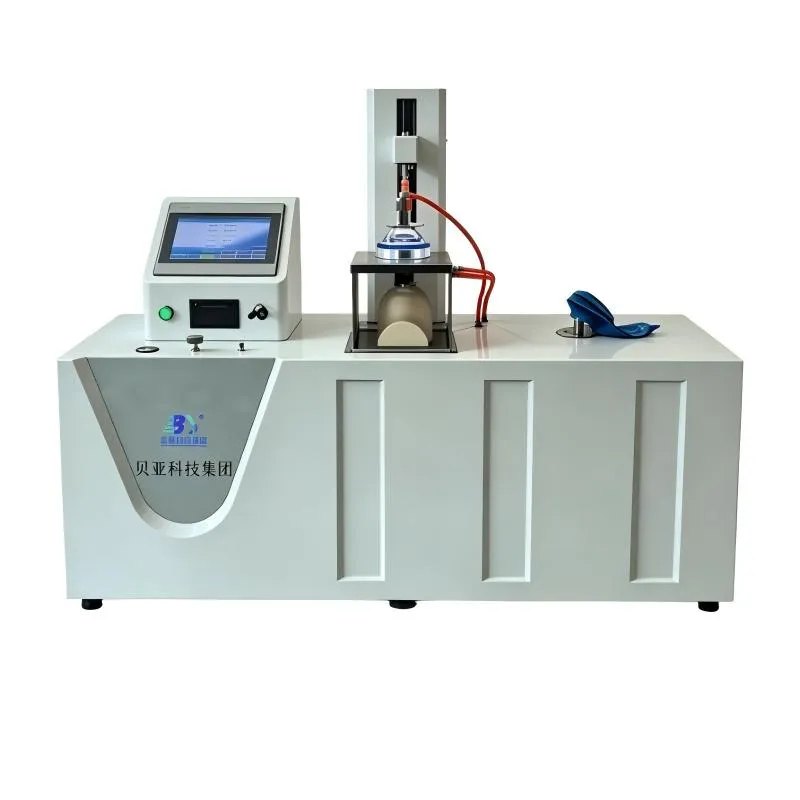

HBY-MZQN07**面罩、气囊综合性能测试仪

应 用：

1、**面罩泄漏（排出气流）检测：将面罩以正常使用方式扣在头模上（符合GB2626标准的人工头部模型，其面部轮廓(前额、鼻梁、脸颊、下巴)的尺寸和硬度模拟真人。使用夹具工装将面罩固定后,以规定的力(50-60N)将面罩压向头模。向面罩内通入恒定的气体流量，将面罩内压力稳定在30cmH₂0。测量为维持该压力60S内所需的总气体流量。

2、**面罩压降检测：将面罩固定在平板上，向面罩施加一定的压力(50-60N)，封住患者端开口，确保面罩和平板之间无泄漏。迫使所有流入的气体都必须从面罩的接口(22mm或15m标准接口)流出。开启流量源，将气流稳定在50或100L/min，测量气流通过面罩本体、内部结构(如气垫接口、单向阀)时产生的压力损失。

3、气囊泄漏检测：将囊颈与相应规格的圆锥接头（22mm或15m标准接口)连接，向气囊内充入空气，保持气囊内压力3.0±0.3KPa稳定的条件下，测量维持该内部压力所需的空气流量。

4、面罩/气囊气密性检测：将囊颈与相应规格的圆锥接头（22mm或15m标准接口)连接，向气囊内充入空气，在6kPa士0.3kPa的内压条件下，持续15s，不应产生泄漏。

5、气囊扩张压力检测：将囊颈与相应规格的圆锥接头（22mm或15m标准接口)连接，以每分钟两倍于储气囊公称容量的恒定流量向囊内充入空气,持续2min,断开气流并保持囊内空气的体积，囊内压力稳定后,测量*终压力。

符合标准：

YY 0671.2-2011 睡眠呼吸暂停** 第2部分:面罩和应用附件

YY/T 0978-2016  **储气囊

产品特点：

1、试验仪器及工具依照YY 0671.2-2011、YY/T 0978-2016标准设计制造；

2、支持**面罩泄漏（排出气流）、**面罩压降、气囊泄漏、气囊气密性、气囊扩张压力5种试验模式；

3、配备高精度压力传感器，**测量**面罩内压力；

4、配置高精度电子流量计，实时测量气体流量；

5、配置高精度压差传感器，**测量面罩压降；

6、配置高精度力学传感器，**测量面罩和头模之间的压紧力；

7、配置伺服线性模组，自动调节面罩和头模之间的压紧力；

8、配置符合GB2626标准的软体硅胶头模；

9、配置压力调节装置，可调节进气压力；

10、配置流量调节装置，可调节进气流量；

11、活塞式加压方式，确保内压力稳定；

12、智能PLC控制系统，工业级10寸触摸屏操作；

13、自动计时，时钟和北京时间同步；

14、配置微型打印机，可打印测试报告；

15、带数据查询功能、断电保护和自动存储功能；

16、全自动测试模式，一键式操作，避免人为干扰；

技术参数：
